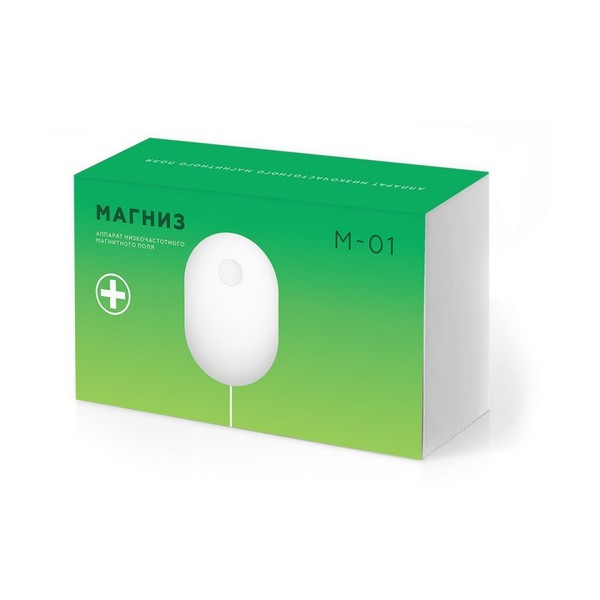

Магниз М‑01: инструкция по применению

Аппарат предназначен для генерирования низкочастотного магнитного поля. Предельное значение магнитной индукции на расстоянии 0,5м от рабочей поверхности аппарата не превышает 0,5мТл. МАГНИЗ может использоваться при проведении научно-исследовательских работ в различных областях. Аппарат предназначен для эксплуатации в климатических условиях для изделий климатического исполнения УХЛ категории размещения 4.2 по ГОСТ 15150-69.

Техническое обслуживание осуществляется пер­соналом, эксплуатирующим аппарат. Порядок технического обслуживания указан в таблице 1.

При обнаружении неисправностей обратитесь к предприятию-изготовителю или в его представительство.

Магнитная индукция на рабочей (нижней) поверхности аппарата составляет (30±9) мТл.

Электропитание аппарата осуществляется от сети переменного тока частотой 50 Гц и напряжением (220±22) В.

Мощность, потребляемая аппаратом от сети, не более 30 В-А.

Класс аппарата по электробезопасности - II, с рабочей частью типа B по ГОСТ Р МЭК 60601-1.

Режим работы аппарата повторно-кратковременный (20 мин работа, 10 мин перерыв) в течение 6 ч, после

6 часов работы необ-ходим перерыв 40 минут.

Масса аппарата - не более 0,6 кг.

Масса в упаковке - не более 1,0 кг.

Время установления рабочего режима - не более 5 с.

Срок службы аппарата - 5 лет.

Аппарат представляет собой источник неоднородного переменного магнитного поля. Корпус и крышка аппарата выполнены из ударопрочного полимерного материала.

Рабочей поверхностью аппарата, через которую проходит излучение, является ниж-няя (плоская) поверхность излучателя, где создаётся магнитное поле с заданной магнитной индукцией.

Комплектность аппарата приведена в таблице 2.

- запрещается эксплуатировать аппарат с поврежденным корпусом и шнуром питания; — запрещается натягивать и перекручивать шнур; — не допускать попадания влаги внутрь аппарата; — не допускать увеличения продолжительности непрерывной работы более 20 мин;

- необходимо оберегать аппарат от ударов и сотрясений;

- если зона действия аппарата распространяется на область сердца или шейно-грудной отдел позвоночника, необходимо начинать с минималь­ной продолжительности процедуры (от 5 до 10 мин);

- не допускается размещение аппарата, подключенного к сети питания, вблизи магнитных носителей информации, аудио и видео устройств и других магниточувствительных приборов.

Поскольку количество таких электронных устройств, как ПК и мобильные (сотовые) телефоны, увеличива­ется, медицинские приборы могут быть чувстви­тельными к электромагнитным помехам, создаваемым другими устройствами. Электромагнитные помехи могут нарушать работу медицинского прибора и создавать потен-циально небезопасную ситуацию.

Медицинские приборы также не должны мешать функционированию других устройств.

Чтобы регламентировать требования по ЭМС (электромагнитной совместимости) с целью предотвращения возникновения небезопасных ситуаций, связанных с использованием продукции, был введен в действие стандарт ГОСТ Р МЭК 60601-1-2-2014 (IEC 60601-1-2:2007). Этот стандарт определяет уровни устойчивости к электромагнит­ным помехам, а также максимальные уровни электромагнитного излучения применительно к медицинскому оборудованию. Данный прибор, удовлетворяет требованиям ГОСТ Р МЭК 60601-1-2-2014 (IEC 60601-1-2:2007) относительно устойчивости к помехам и испускаемого излучения.

Аппарат выдерживает хранение в неотапли­ваемых хранили-щах при температуре воздуха от -50°С до +40°С, относительной влажности воздуха не более 98%, при температуре +25°С.

Аппарат транспортируется всеми видами закрытого транспор-та в соответствии

с правилами перевозки грузов, действующими на данном виде транспорта при температуре воздуха от -50°С до +50°С и относительной влажности воздуха до 100%, при темпера-туре +25°С.

После длительного хранения или транспортиро­вания при температуре ниже плюс 10°C перед включением аппарат выдержать в помещении с температурой от плюс 10 до плюс 35°C не менее шести часов.

Подключить аппарат к питающей сети 220 В 50 Гц. При этом на излучателе должен загореться светодиод.

Примечание. Наличие магнитного поля показывает светящийся зеленый светодиод, также проверить наличие магнитного поля можно, коснувшись индикатором магнитного поля (металлической пластиной) центральной части рабочей поверхности излучателя. При нормальной работе аппарата пластина должна испытывать притяжение и вибрацию.

Дезинфицировать корпус излучателя аппарата следует трёхпроцентным раствором перекиси водорода с добавлением 0,5% раствора моющего средства ГОСТ 25644 или однопроцентным раствором хлорамина путем двукратного протирания корпуса аппарата салфеткой из бязи или марли, смоченной в указанных растворах, с интервалом между протираниями от 10 до 15мин. Дезинфекцию проводят после смены пациента. При температуре окружающей среды от 25 до 35 °C после первого и последующих включений аппарата в сеть реко­мендуется делать перерывы в работе не менее 40 мин (для охлаждения рабочей поверхности излучателя).

При отсутствии свечения светодиода, магнитного поля или других неисправностях, если аппарат правильно включён, розетка исправна и есть на ней напряжение, обращайтесь в гарантийную мастерскую.

В случаях появления сомнения в исправности или правильной работе аппарата, при повреждениях составных частей изделия, обратитесь в ближайший сервисный центр или перешлите изделие по адресу изготовителя.

Дополнительную информацию можно получить по телефону «горячей линии».

Не пытайтесь устранить неисправности самостоятельно.

1. Изготовитель гарантирует соответствие качества аппарата требованиям руководства по эксплуатации при соблюдении потребителем условий и правил хранения, транспортирования и эксплуатации. Гарантийный срок эксплуатации - 24 месяца со дня продажи. Гарантийный срок хранения - 60 месяцев с даты упаковывания.

В течение гарантийного срока предприятие изготовитель безвозмездно ремонтирует или заменяет аппарат и его составные части по предъявлению гарантийного талона.

Изготовитель обеспечивает бесплатное сервисное обслуживание аппарата в течение трех лет после окончания гарантийного срока эксплуатации.

2. Условия гарантии.

2.1. Гарантия действительна только при наличии правильного и четко заполненного гарантийного талона с указанием заводского номера изделия, даты продажи и четкой печатью торгующей организации.

2.2. Гарантия не распространяется на следующие случаи:

- если аппарат имеет следы постороннего вмешательства или была попытка ремонта в неуполномоченном сервисном центре;

- если обнаружены несанкционированные изменения конструкции или схемы аппарата;

- если аппарат имеет механические повреждения;

- если аппарат имеет повреждения, вызванные попаданием внутрь посторонних предметов, веществ, жидкостей;

- если аппарат имеет повреждения, вызванные несоответствием параметров питающей сети требованиям Государственных стандартов.

2.3. Электрические схемы, описание и другую техническую документацию изготовитель высылает по запросу уполномочен-ных сервисных центров.

Адрес изготовителя
ООО НПП «СИМПЭКС»
Россия, 105523, город Москва,
МКАД 104-й км, дом 8А, 3/1F
Тел.: +7 (920) 038-76-76
Эл. почта: info@magniz.ru
Сайт: www.magniz.ru
